Manifold

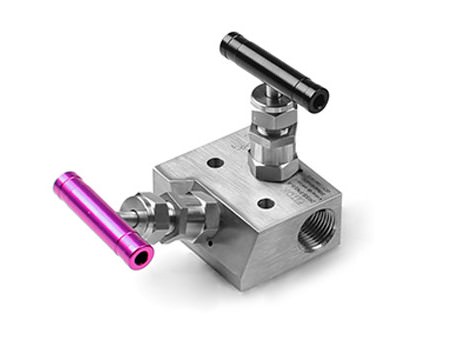

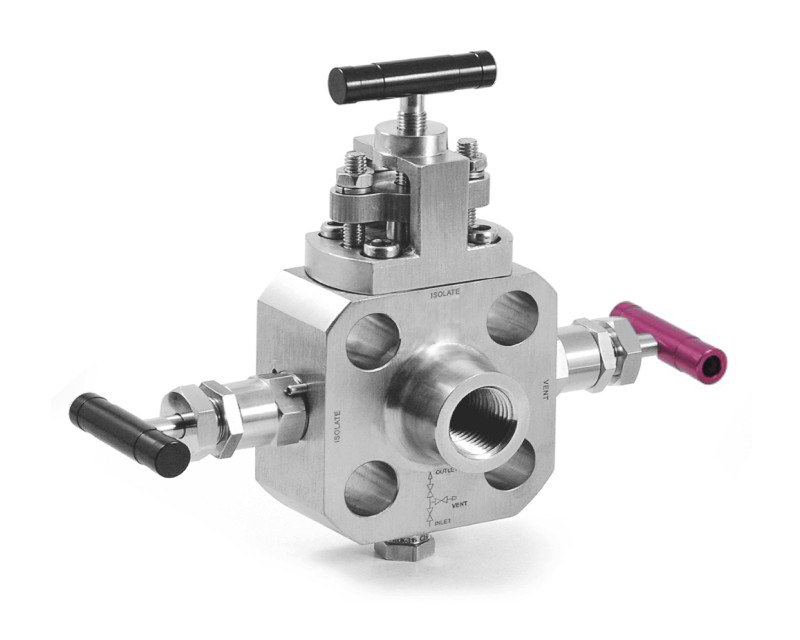

Manifold d’instrumentation
Pression de service jusqu'à :
- Acier inoxydable pour les gammes :
2D, 2R, 3D, 3R, 5D, 5R jusqu'à 6000 psi (414 bar)
2DH, 2RH, 3DH, 3RH, 5DH, 5RH jusqu'à 10000 psi (690 bar) - Alliage C-276 : 2D, 2R, 3D, 3R, 5D, 5R jusqu'à 6000 psi (414 bar)
Température de fonctionnement :
- Garniture PTFE : -65°F à 450°F (-54°C à 232°C)
- Garniture en graphite : -65°F à 1200°F (-54°C à 649°C)
Orifice : 0,157 (4,0 mm).
Conception de tige en deux parties : filetages de tige supérieure laminés à froid et filetages de tige inférieure durcis pour une résistance élevée et un fonctionnement en douceur.
Lubrifiant de filetage de tige supérieure isolé du fluide du système.
Mouvement linéaire au lieu d’un mouvement rotatif de la tige montante.
Joints d'assise arrière de sécurité lors de l’ouverture complète de la vanne.
Fixation stable et durable de la poignée par doubles goupilles de verrouillage.
Les collecteurs de la série 2D/2R/3D/3R/5D/5R sont testés avec de l'azote ou de l'air comprimé à la pression de service maximale.
Les collecteurs de la série 2DH/2RH/3DH/3RH/5DH/5RH sont testés à l'eau à 1,1 fois la pression de service maximale.

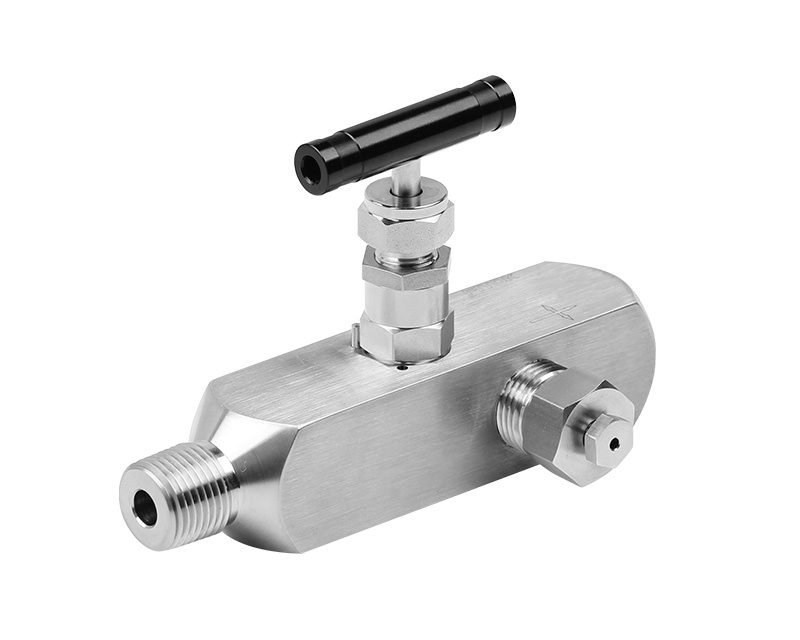

Vannes pour manomètre
Pour l’acier inox, pression de service jusqu'à :
- Série GV, GR jusqu'à 6000 psi (414 bar)
- Série GVH jusqu'à 10000 psi (690 bar)
Température de fonctionnement des séries GV et GVH :
- Garniture PTFE : -65°F à 450°F (-54°C à 232°C)
- Garniture en graphite : -65°F à 1200°F (-54°C à 649°C)
Température de fonctionnement de la série GR :
- Siège en acétal : -20°F à 250°F (-28°C à 121°C)
- Siège PEEK : -20°F à 400°F (-28°C à 204°C)
Conceptions non rotatives de la tige inférieure, de la pointe sphérique et de la pointe de clapet.
Variété de matériaux pour le siège et le corps.
Joints d'assise arrière de sécurité lors de l’ouverture complète de la vanne.
Filetages de fonctionnement de la broche laminée.
Lubrifiant pour filetage de tige isolé du fluide.
Presse-étoupe réglable de l'extérieur.
Goupille de verrouillage du capot montée en standard.
Poignée en T à faible couple.
Différentes couleurs de poignées disponibles en option.
Fixation stable et durable de la poignée par doubles goupilles de verrouillage
La série GV/GR est testée avec de l'azote ou de l'air comprimé à la pression de service maximale.
La série GVH est testée avec de l'eau à 1,1 fois la pression de service maximale.
