Disques de rupture métalliques

iCCé distribue ce produit : Disque de rupture concave à débit optimisé SU-C.
Ci-dessous plus d'informations sur le produit.


Disque de rupture concave à débit optimisé SU-C

Documentation
A télécharger :

FTdisqueSU C

Vous souhaitez obtenir une notice d’instruction de montage ?

Faire une demande

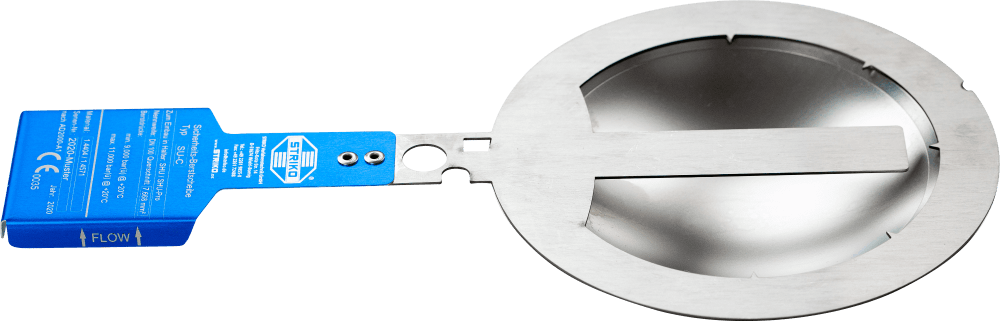

Disque de rupture concave à débit optimisé SU-C


Les disques de rupture de la série SU-C sont concaves avec une prédécoupe périphérique en C. Associés à une monture STRIKO SHU ou SHU Pro, ces disques de rupture répondent aux  exigences d'étanchéité les plus élevées.

Domaines d’application : installations avec des gaz, des vapeurs ou des liquides avec ciel gazeux.

L'ouverture sans fragmentation du SU-C permet un montage en amont d'une soupape. La section d'ouverture maximum permet des débits d'échappements optimisés. Grace aux renforts permettant des contre-pressions jusqu'à 140 % de la pression d'éclatement prédéfinie, le montage en amont d'une soupape permet un test d'ouverture de celle-ci sans détérioration du disque et sans démontage.

En raison de faibles tolérances d'éclatement jusqu'à ±5% et une plage d’utilisation jusqu'à 90%, les disques de rupture de la série SU-C sécurisent les systèmes ayant des pressions élevées permanentes.

Avantages :

  • Très faible taux de fuite (étanchéité métallique avec monture SHU ou SHU Pro)
  • Utilisation en amont d'une soupape
  • Sans fragmentation
  • Moyenne et haute pression (1 à 80 bar)
  • Disponible dans des matériaux spéciaux tels que Hastelloy®ou Inconel®.
  • Idéal pour les fluides ayant tendance à coller
  • Température d'utilisation jusqu'à 480°C (en fonction des applications)
  • Plage d’utilisation : jusqu’à 90% de la valeur de rupture
  • Tolérance de rupture : ±5% (en fonction des applications)
  • Dimensions : DN 25 à DN 150
