Disques de rupture graphite

iCCé distribue ce produit : Disque de rupture graphite monobloc G3.
Ci-dessous plus d'informations sur le produit.


Disque de rupture graphite monobloc G3

Vous souhaitez obtenir une notice d’instruction de montage ?

Faire une demande

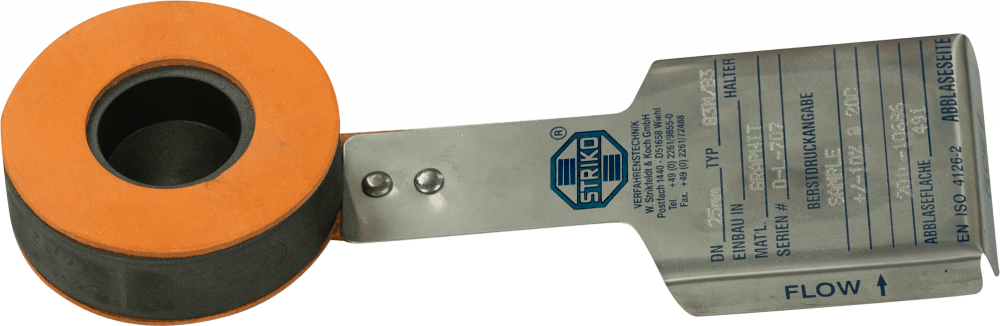

Disque de rupture graphite monobloc G3


Les disques de rupture de la série G3 sont des disques de rupture monobloc. Ils se montent directement entre brides, sans avoir besoin d’une monture spécifique. L’avantage des disques de rupture en graphite est leur grande résistance à la corrosion. Ils sont également faciles à monter et possèdent un bon rapport prix/performance.

On distingue deux catégories de disques de rupture monobloc en graphite : les séries G3M et G3MV (avec support pour vide) entièrement en graphite, et les séries G3A et G3AV (avec armature et support pour vide) qui possèdent une armature en acier ou inox. L’armature nécessite un serrage plus important à l’installation.

Les disques de rupture de la série G3 peuvent être fournis avec un revêtement en PTFE (GL3) ou un revêtement en PFA fritté (GT3).

Avantages :

  • Montage simplifié directement entre brides
  • Disponible avec support de disque pour la résistance au vide intégré (G3MV/G3AV)
  • Compatible avec les capteurs de rupture STRIKO (option)
  • Disponible avec membrane de protection coté fluide en PTFE (GL3) ou en PFA fritté (GT3)
  • Plage de pressions de 0.2 bar à 28 bar
  • Utilisation possible jusqu’à une température maximale de 250°C (selon les applications)
  • Plage d’utilisation : jusqu’à 80% de la valeur de rupture
  • Dimensions : du DN 25 au DN 400
