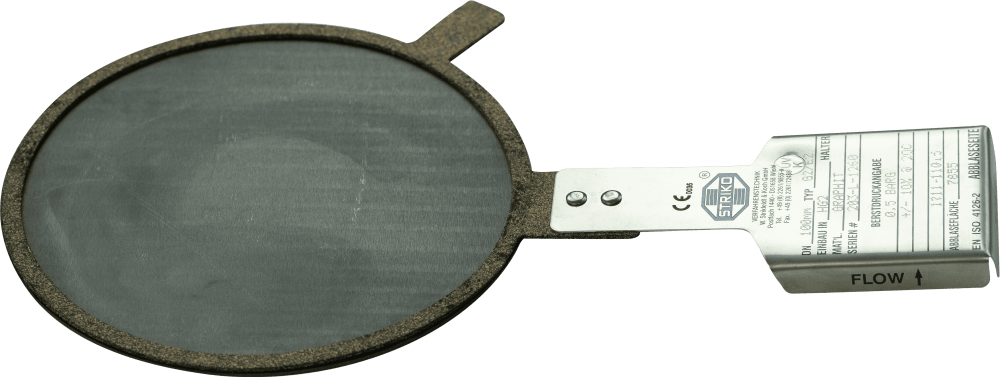

Disque de rupture plat en graphite G2

Les disques de rupture plats en graphite de la série G2 sont conçus pour des pressions de rupture faibles à moyennes. Ils se distinguent par une excellente résistance à la corrosion et peuvent ainsi convenir à de multiples applications.

Les disques de rupture G2 sont montés dans une monture de type HG2. Ils sont compatibles avec des supports spécifiques permettant une utilisation dans des systèmes sous vide, même avec des pressions d'éclatement inférieures à 1,6 bar.

Les disques de rupture de la série G2 peuvent être fournis avec un revêtement en PTFE (GL2) ou un revêtement en PFA fritté (GT2)

Avantages :

• Répond aux hautes exigences d’étanchéité avec la monture HG2
• Compatible avec les supports de disque pour la résistance au vide (option)
• Compatible avec les capteurs de rupture STRIKO (option)
• Disponible avec membrane de protection coté fluide en PTFE (GL2) ou en PFA fritté (GT2)
• Plage de pression : de 0.07 bar à 28 bar
• Utilisation possible jusqu’à une température maximale de 250°C (selon les applications)
• Plage d'utilisation :  jusqu'à 80% de la valeur de rupture
• Dimensions : du DN 25 au DN 400
