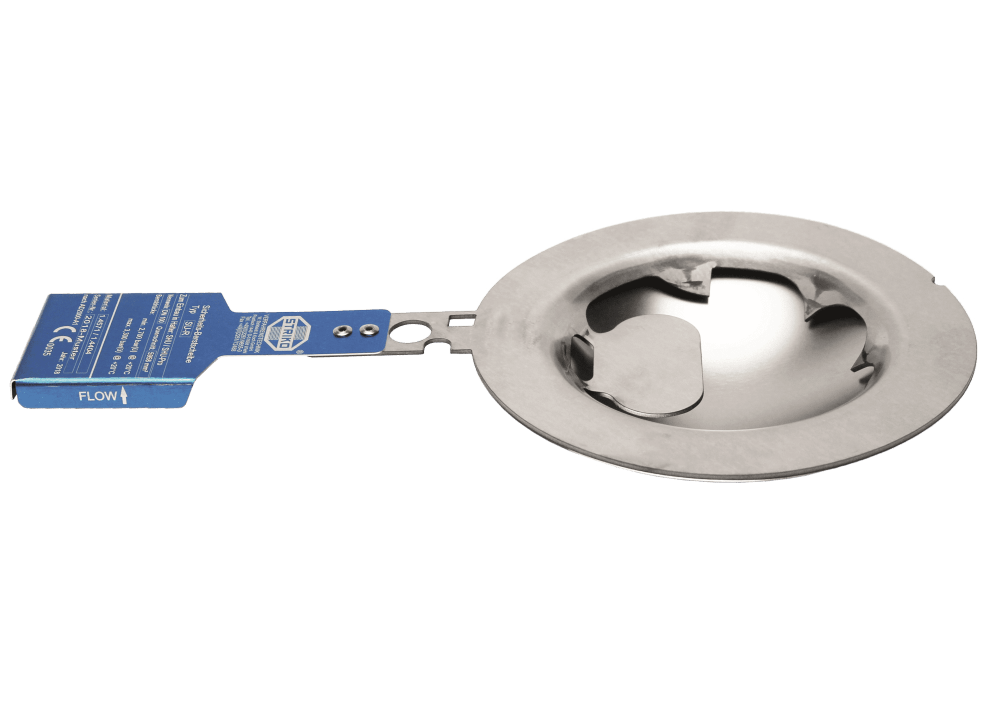

Disque de rupture renforcé SU-R

Les disques de rupture de la série SU-R sont des dispositifs de protection concaves. Lors de l'éclatement, la feuille est déchirée au contact de  l'anneau de cisaillement. Utilisés dans le support STRIKO SHU ou SHU Pro, ces disques de rupture répondent aux exigences d'étanchéité les plus élevées.

Domaines d’application : processus avec des gaz, des vapeurs et des liquides avec ciel gazeux. En raison de son ouverture sans fragmentation le SU-R convient particulièrement bien à une utilisation en amont d'une soupape de sécurité. Grâce à une résistance à des contre-pressions jusqu'à 140 % de la pression d'éclatement prédéfinie, le montage en amont d'une soupape permet un test d'ouverture de celle-ci sans détérioration du disque et sans démontage.

En cas de  montées lentes de pression, le SU-R est la protection idéale contre la surpression de votre système. Pour les applications spéciales, des matériaux spécifiques permettent une utilisation avec des fluides corrosifs ou ayant tendance à coller. Avec une plage de fonctionnement jusqu'à 90%, les disques de rupture de la série SU-R protègent votre système de manière fiable même sous des charges élevées permanentes

Avantages :

• Très faible taux de fuite (étanchéité métallique avec monture SHU ou SHU Pro)
• Utilisation en amont d'une soupape
• Sans fragmentation
• Moyennes et hautes pressions (0.5 à 62 bar)
• Disponible dans des matériaux spéciaux tels que Hastelloy®ou Inconel®
• Idéal pour les fluides ayant tendance à coller
• Résistant au vide et à la contre-pression (140% de la pression de rupture définie)
• Température d'utilisation jusqu'à 480°C (en fonction des applications)
• Plage d’utilisation : jusqu’à 90% de la valeur de rupture
• Dimensions : DN 20 à DN 200
