Disques de rupture métalliques

iCCé distribue ce produit : Disque de rupture universel SF-M.
Ci-dessous plus d'informations sur le produit.


Disque de rupture universel SF-M

Documentation
A télécharger :

FTSF M

Vous souhaitez obtenir une notice d’instruction de montage ?

Faire une demande

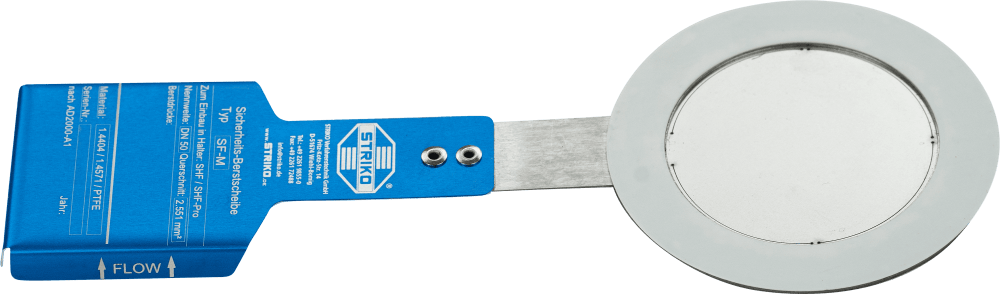

Disque de rupture universel SF-M


Les disques de rupture de la série SF-M sont des disques de rupture multicouches. Grâce à leur conception plate, les disques de rupture SF-M peuvent être utilisés dans des installations avec des encombrements réduits. Vous pouvez directement les installer entre brides ou dans la monture SHF ou SHF Pro.

Domaines d’application : processus avec des gaz ou des liquides avec ou sans ciel gazeux.

Les disques de rupture de la série SF-M peuvent être adaptés individuellement à votre application et sont conçus pour des pressions d'éclatement faibles ou élevées. Les pressions d'éclatement sont possibles à partir de 15 mbar. En cas de pressions de travail constantes, le SF-M est la protection idéale pour votre système.

La large gamme de diamètres et la large plage de températures caractérisent la polyvalence du SF-M. Pour des applications spéciales, d'autres matériaux sont disponibles et permettent une utilisation avec des fluides corrosifs.

Avantages :

  • Montage entre brides ou avec une monture adaptée
  • Protection économique pour beaucoup d'applications
  • Utilisation idéale pour les pressions statiques
  • Faible pression d'éclatement possible à partir de 15 mbar
  • Disponible dans des matériaux spéciaux comme Hastelloy®, Inconel® ou le tantale.
  • Utilisation possible jusqu'à une température de 480°C (selon les applications)
  • Plage d'utilisation :  jusqu'à 80% de la valeur de rupture (selon les applications)
  • Dimensions: du DN15 au DN800.

Option : supports permanents PVS/PÜS pour SF-M

Le PVS (support permanent contre le vide) et le PÜS (support permanent contre la surpression) empêchent le disque SF-M d'éclater dans la mauvaise direction. Pour cela le support PVS est installé coté fluide en amont du disque de rupture et le PÜS est installé en aval côté atmosphère. Ils ne seront pas endommagés par la rupture du disque et seront donc réutilisables avec le disque de remplacement.
Selon la pression d'éclatement du disque associé, le support permanent sera en croix ou avec des découpes circulaires.
Les supports PVS et PÜS sont installés avec un disque de rupture entre brides ou dans une monture STRIKO SHF ou SHF Pro.

Avantages :

  • Montage avec un disque entre brides ou dans une monture
  • Solution idéale à partir du DN250 et les processus avec contre-pressions élevée ou du vide.
  • Design plat
  • Disponible dans des matériaux spéciaux tels que Hastelloy®, Inconel® ou tantale
  • Tailles nominales : DN 250 à DN 800 (disponibles en DN inférieurs pour des applications spécifiques)
