Montures Standard SHF / SHZ / SHU

Les montures des séries SHF, SHZ et SHU permettent d’installer les disques de rupture STRIKO entre brides tout en assurant une étanchéité optimale et un positionnement parfait du disque de rupture.

L’utilisation d’une monture absorbe les forces exercées par les vis des brides et par conséquent évite les différences de tension causées par des irrégularités sur les faces des brides. Vos disques de ruptures seront ainsi protégés de l’installation à l’éclatement.

De plus, les montures facilitent le remplacement des disques de rupture et sont compatibles avec tous les systèmes de détection de rupture STRIKO. Les disques de rupture installés sur une monture présentent également une section d’écoulement libre plus importante que les disques de rupture montés directement entre brides.

La monture STRIKO SHF est compatible avec la totalité des disques de rupture des séries SF-M, SF-MD, SF-MV ainsi qu’avec les supports pour le vide PVS et PÜS. Les surfaces d’étanchéité sont planes afin de garantir un maintien sûr du disque de rupture.

La monture STRIKO SHZ est compatible avec les séries de disques de rupture SZ-M, SZ-MV et SZ-X. Un joint métallique permet une étanchéité absolue pour la série SZ-X. Pour les séries SZ-M et SZ- MV, il est possible d’opter, en fonction de la pression de rupture, pour un joint métallique ou pour un siège d’étanchéité plat.

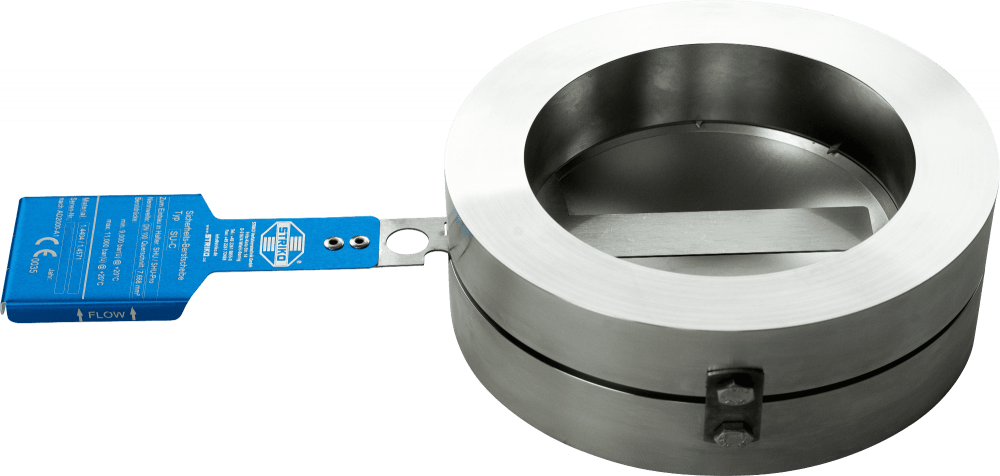

La monture STRIKO SHU est compatible avec les séries de disques de rupture reverse SU-C et SU-R. Un joint métallique assure une étanchéité parfaite du disque de rupture.

Avantages :

• Etanchéité métallique pour une étanchéité absolue (SHZ selon les applications et SHU)
• Butée de détrompage pour un montage sûr et facile
• Protection du disque contre les dégradations
• Facilité de montage et de démontage du disque
• Compensation des différences de contraintes lors du montage
• Marquage du sens de passage du fluide pour un montage fiable
• Compatible avec tous les systèmes de détection de rupture STRIKO
• Disponible dans des matériaux spéciaux comme Hastelloy®, Inconel®, ou revêtement en PTFE
• Disponible dans toutes les tailles
